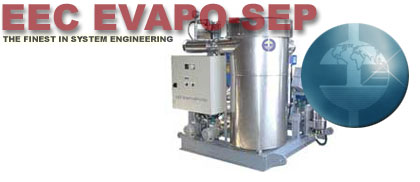

EEC EVAPO SEP – 80% + Recuperación de calor.
EEC EVAPO-SEP es una unidad de evaporación de desperdicios de aceite, de operación continua, diseñada para la remoción de agua de emulsiones de aceite y soluciones químicas, como también para la recuperación del aceite
para ser utilizado como combustible y la recuperación de químicos para ser utilizados o reprocesados. Es muy adecuada para la separación de aceite emulsionado, químicos, metales pesados, color, tinta, y también es diseñada para la recuperación y concentración de glycol y otros químicos.
Descripción del Proceso
EEC EVAPO-SEP viene en un montaje deslizante y consiste de una bomba centrífuga de alimentación, un pre-calentador de alimentación, un vaporizador/condensador combinado y un soplador de vapor, con toda la tubería de interconexión montada e instalación eléctrica a un panel de control local para el sistema completo. La unidad es conectada a agua fresca para propósitos de limpieza, a la corriente eléctrica y, a vapor auxiliar para el control de presión del sistema. Opcionalmente,
si no hay disponibilidad de vapor, se puede proveer un calentador eléctrico auxiliar con la unidad. Al recuperar el calor del proceso de evaporación, el EEC EVAPO-SEP utiliza 80 – 90% menos energía que un evaporador convencional de una etapa, dependiendo del tamaño del sistema.
Diseñada para separar a temperatura de hervor, la unidad ofrece sobre 99,9% de separación de metales pesados y otras materias inorgánicas disueltas o suspendidas en el efluente.
Cotice
EEC EVAPO SEP – Selección de Capacidad y Especificaciones
Estos sistemas son configurados para capacidades estándar, sin embargo, cada sistema es adaptado a sus requerimientos exactos. Por lo anterior, considere un tiempo de despacho de 3 a 4 meses para estos sistemas.Las capacidades estándar de evaporación de estas unidades va desde 20 a 5.000 litros por hora.
|
| EEC Evapo-Sep Model DS 20 to 500. |
EEC Evapo-Sep |
Unit |
M 20 |
M 50 |
M 100 |
M 200 |
M 300 |
M 500 |
Design Calculations |
|
|
|
|
|
|
|
Evaporation capacity |
liter/h |
20 |
50 |
100 |
200 |
300 |
500 |
Cooling water supply |
liter/h |
470 |
820 |
1250 |
2500 |
3000 |
4500 |
Blower capacity |
m3/h |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
Blower power consumption |
kW |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
Motor size |
kW |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
Separator/process vessel |
liter |
200 |
200 |
200 |
500 |
500 |
500 |
Process pump |
liter/h |
200 |
500 |
1,000 |
2,000 |
3,000 |
5,000 |
Feed pump |
liter/h |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
Low pressure steam supply |
kg/h |
19 |
56 |
120 |
250 |
378 |
628 |
Vaporizer heat capacity |
kW |
15 |
38 |
75 |
150 |
220 |
370 |
Total heat transfer surface |
m2 |
1 |
1,5 |
3 |
6 |
9 |
15 |
Total el. Power consumption |
kW |
15 |
31 |
57 |
101 |
150 |
253 |
Operating temperature |
Degr.C |
45 |
55 |
65 |
65 |
75 |
85 |
Dimensions |
m3 |
1.6 x 1.2 x 1.5 |
1.6 x 1.2 x 1.5 |
1.6 x 1.2 x 1.5 |
2.0 x 1.5 x 1.8 |
2.0 x 1.5 x 1.8 |
2.0 x 1.5 x 1.8 |
Weight |
kg |
1900 |
1900 |
1900 |
2700 |
2700 |
2700 |
|
| EEC Evapo-Sep Model CS 200 to 5000. |
| EEC Evapo-Sep |
Unit |
M 200 |
M 500 |
M 1000 |
M 2000 |
M 3000 |
M 5000 |
| Design Calculations |
|
|
|
|
|
|
|
| Evaporation capacity |
liter/h |
200 |
500 |
1,000 |
2,000 |
3,000 |
5,000 |
| Cooling water, blower |
liter/h |
16 |
32 |
56 |
102 |
150 |
252 |
| Blower capacity |
m3/h |
283 |
708 |
1,417 |
2,835 |
4,252 |
7,087 |
| Blower power consumption |
kW |
14 |
29 |
52 |
92 |
136 |
230 |
| Motor size |
kW |
18 |
37 |
55 |
110 |
160 |
250 |
| Separator/process vessel |
liter |
500 |
500 |
1000 |
1,500 |
2,000 |
3,000 |
| Process pump |
liter/h |
2000 |
2000 |
5,000 |
10,000 |
15,000 |
20,000 |
| Feed pump |
liter/h |
300 |
750 |
1,500 |
3,000 |
4,500 |
7,500 |
| Auxiliary steam supply |
kg/h |
19 |
56 |
120 |
250 |
378 |
628 |
| Vaporizer heat capacity |
kW |
148 |
369 |
738 |
1,477 |
2,215 |
3,692 |
| Total heat transfer surface |
m2 |
5 |
14 |
27 |
54 |
81 |
135 |
| Total el. Power consumption |
kW |
15 |
31 |
57 |
101 |
150 |
253 |
| Energy recovery |
% |
82 |
82 |
82 |
83 |
83 |
83 |
| Dimensions Separator Skid |
L x W x H |
2.0 x 1.5 x 1.8 |
2.0 x 1.5 x 1.8 |
2.5 x 1.7 x 2.0 |
2.0 x 1.9 x 2.2 |
2.2 x 2.0 x 2.4 |
2.6 x 1.9 x 2.2 |
| Compressor Skid |
|
|
|
|
1.4 x 1.9 x 1.8 |
1.4 x 2.0 x 2.0 |
1.4 x 1.9 x 1.8 |
| Weight |
kg |
4500 |
4800 |
6000 |
4000 3000 |
4600 3300 |
5500 3900 |
|
|
|
EEC
EVAPO-SEP. Capacidad
estándar desde 20 litros a 5.000 litros por hora
EEC EVAPO-SEP ofrece sobre 99,9% separación de
metales pesados y otras materias inorgánicas disueltas o suspendidas en
el efluente.
EEC EVAPO-SEP en operación desde 1993
EEC evado-Sep Serie DS (Direct Steam heated)
El sistema calentado por vapor directo para
capacidades pequeñas y medias es diseñado para la utilización de
energía desperdiciada en la forma de vapor/condensado de baja
presión. Alternativamente, agua caliente ó calentamiento
eléctrico puede ser utilizado, en cuyo caso el sistema debe ser
adecuado a las especificaciones del usuario final.
EEC Evapo-Sep Serie CS (Compression Steam heated)
El sistema calentado por vapor comprimido es diseñado
para el ahorro máximo de energía, utilizando el principio de termo
compresión en un ciclo de evaporación de una etapa, y requiriendo
solo 13% de la energía que de otra forma sería necesaria para
vaporizar agua. Los Modelos M2000 – M5000 son entregados
como separadores y compresores deslizantes aparte.
|
|
